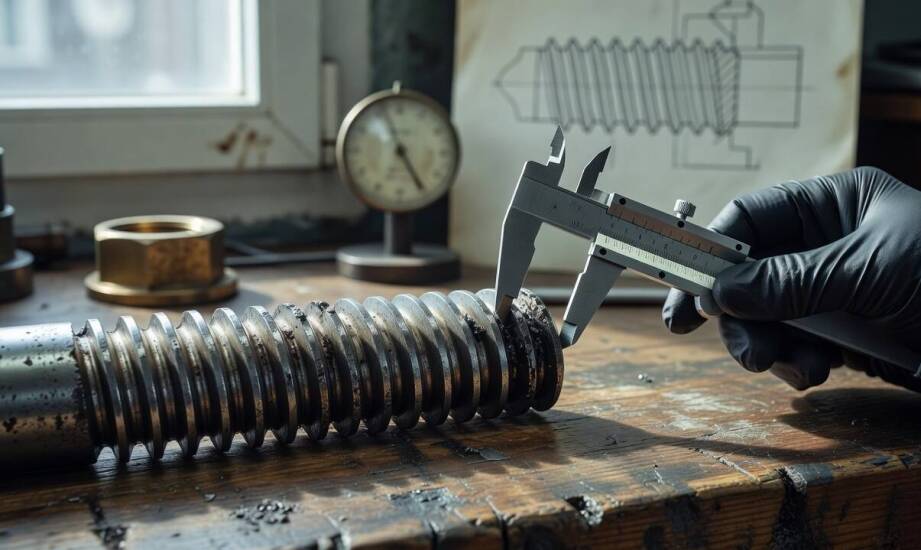

Diagnostyka zużycia starszych śrub pociągowych o płaskim zarysie i kryteria wymiany na układ trapezowy w maszynach CNC

Serwisowanie starszej generacji obrabiarek CNC często wiąże się z koniecznością weryfikacji nietypowych lub przestarzałych układów kinematycznych. Inżynier utrzymania ruchu, trafiając na napęd liniowy oparty na historycznym płaskim profilu, staje przed złożonym problemem technicznym. Wyeksploatowany mechanizm wymusza podjęcie strategicznej decyzji dotyczącej dalszego kierunku prac remontowych. Zespół techniczny musi rozstrzygnąć, czy lepszym krokiem będzie wierne odtworzenie oryginalnego rozwiązania, czy całkowita modernizacja węzła i przejście na nowszy standard trapezowy. Zapewnienie ciągłości obróbki wymaga precyzyjnej oceny stopnia zużycia podzespołów oraz analizy przyszłych obciążeń obrabiarki.

Rozpoznanie zużycia mechanizmu i powstawanie luzu zwrotnego

Weryfikacja stanu technicznego starszych układów liniowych zaczyna się od analizy zachowania suportu podczas pracy pod obciążeniem. W praktyce warsztatowej nieregularne opory ruchu oraz utrata powtarzalności pozycjonowania stanowią główne objawy wyeksploatowania płaskiego zarysu. Zjawisko to pojawia się, gdy powierzchnie współpracujące ulegają nierównomiernemu ścieraniu na poszczególnych odcinkach roboczych wałka. Operator rejestruje wówczas wyraźne wahania siły niezbędnej do przemieszczenia stołu, a sam układ napędowy wykazuje tendencję do szkodliwych zacięć i drgań.

Nierównomierne tarcie bezpośrednio przekłada się na powstawanie luzu zwrotnego. W elementach o profilu płaskim zjawisko to przybiera formę krytyczną ze względu na samą geometrię zwojów. Równoległe profile boczne uniemożliwiają naturalną kompensację powstałej przerwy roboczej. Zniwelowanie luzu pomiędzy wyrobioną śrubą a nakrętką staje się w tym wariancie zadaniem niezwykle skomplikowanym. Współczesne napędy trapezowe wykorzystują regulowaną nakrętkę rozciętą, która szybko kasuje luzy wzdłużne po dokręceniu śrub ustalających. Starsze mechanizmy pozbawione tej funkcji narzucają konieczność wykonania nadwymiarowych nakrętek na zamówienie, co znacząco wydłuża czas przestoju maszyny.

Odtworzenie oryginału a przebudowa węzła kinematycznego

Decyzja o wyborze ścieżki remontowej zależy głównie od zaplecza technologicznego i zakładanego budżetu naprawy. Wierne odtworzenie detalu pozwala zachować historyczną konstrukcję maszyny bez modyfikacji sąsiadujących podzespołów. Proces ten wymaga jednak znalezienia doświadczonego operatora dysponującego narzędziami do obróbki specyficznych profili. Należy mieć na uwadze, że gwint prostokątny nie posiada współczesnej normalizacji wymiarowej. Wycięcie nowego detalu wraz z dopasowaniem elementów współpracujących to produkcja jednostkowa, podatna na błędy doboru pasowania.

Całkowita przebudowa strefy roboczej i wdrożenie standardu trapezowego stanowi odmienne podejście inżynieryjne. Modernizacja na nowy typ śruby pociągowej wymusza przerobienie mocowań nakrętki oraz weryfikację sprzęgieł napędowych. Konstruktor musi zagwarantować bezwzględną współosiowość całego układu. Modyfikacja obejmuje zazwyczaj frezowanie nowych gniazd osadczych oraz instalację dopasowanych łożysk skośnych przejmujących siły osiowe. Hurtownia komponentów NAABAAHI w swojej codziennej praktyce dostarcza szeroki przekrój znormalizowanych części do automatyki przemysłowej. Stały dostęp do sprawdzonych tulei czy nakrętek kołnierzowych ułatwia inżynierom sprawną przebudowę starych węzłów. Użycie gotowych elementów skraca właściwy czas serwisu, ale narzuca obowiązek solidnego zaprojektowania punktów podparcia.

Kryteria opłacalności wymiany na układ trapezowy

Finalny wybór metody regeneracji warunkuje przeznaczenie i intensywność eksploatacji konkretnej maszyny. Rekonstrukcja oryginalnego zarysu jest koniecznością przy maszynach zabytkowych i zamkniętych odlewach łoża, gdzie każda ingerencja strukturalna narusza spójność korpusu. Takie rozwiązanie ma rację bytu również w sytuacjach, gdy urządzenie pracuje sporadycznie, a proces technologiczny toleruje większe odchyłki wymiarowe.

Sytuacja wygląda inaczej na halach produkcyjnych pracujących w rygorze ciągłym. Wykorzystanie znormalizowanego układu trapezowego gwarantuje dłuższą żywotność i wysoką stabilność parametrów obróbkowych. Retrofit eliminuje problemy ze żmudną regulacją luzu nawrotnego podczas rutynowych przeglądów konserwatorskich. Początkowe koszty związane ze zmianą mocowań i doborem nowych sprzęgieł szybko rekompensuje przewidywalność pracy urządzenia. Stała dostępność wymiennych modułów na rynku części przemysłowych sprawia, że całkowita modernizacja napędu wygrywa z próbami ratowania przestarzałych standardów.
